自社開発製品 IN-HOUSE DEVELOPED PRODUCTS

現場だからわかる、ほしい機能を搭載。 精密部品工場がつくった寸法測定器。

現場が造った測定器。

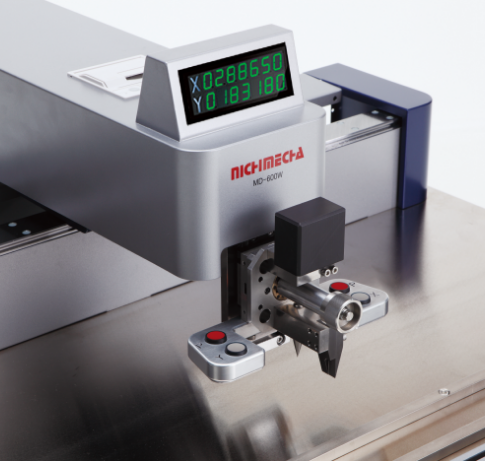

3種類の測定子と2方向の測定軸を装備

測定子:穴ピッチ/左測定子/右測定子 測定軸:X軸/Y軸

誰でも簡単に測れる プリンター内蔵
一度に複数個所測定可能 主要スイッチを操作部に集中


樹脂や板金パーツも測定できます!
今まで三次元測定器で測っていた寸法も、この一台で測定が可能です。

3モデルをラインナップ

幅広く使える600mmタイプ「MD-600」
場所を取らない300mmタイプ「MD-300」
長尺用1200mmタイプ「MD-1200」

三軸測長器の特長

測定子


測定子を一直線に配置。
どんな基準寸法も測定可能

操作部


人間工学に基づいた手元スイッチで一括操作を可能に

プリンター


場所を取らない内蔵プリンター。ロール紙の交換も簡単操作

表示部


カバー一体型の採用で手元から表示部までの視線の動きを最小化

XY切替


測定子を90°回転させるだけでX方向に加えてY方向の測定も可能に(Wシリーズ)

トレー


Vブロックなど小物の収納に便利。測定用器具を汚さず保管出来ます。

外径寸法

測定物をしっかり固定し、測定個所を広い面でとらえることによって安定した測定作業を可能にしました。人による測定誤差を 軽減できます。

測定可能個所

A:全長
B:溝幅
C:溝間隔
D:端面から溝
E:端面から穴中心
F:穴中心から溝
G:穴ピッチ
H:ノギスでは測定出来ない寸法

ビデオ

仕様・価格表

形式 MD-600S MD-300S MD-1200S
測定長 X方向 300mm 1200mm
Y方向
最少表示量 0.01mm
精度 ±0.02mm
表示部 7桁表示
電源電圧 AC100~240V(50/60Hz)
消費電力 30W
出力 プリンター
使用環境条件 温度
湿度 20~80%
測定可能場所
(上図参照)
A:全 長  D:端面から溝  G:穴ピッチ
B:溝幅 E:端面から穴中心 H:ノギスでは測定出来ない寸法
C:溝間隔 F:穴中心から溝
機能 ゼロセット、データ出力、直線誤差補正
穴ピッチ測定子の対応径 小1~45mm
製品寸法(WEG×D:奥行×H:高さ) W850×D417×H391 W530×D417×H391 W1480×D417×H391
質量 60kg 35kg 100kg
基準価格  ¥1,500,000(税抜) ¥1,000,000(税抜) ¥2,000,000(税抜)

※製品寸法は製品本体を現したものであり、設置の際には測定部の稼動域を含めた面積が必要となります。
価格は2022年1月現在のもので、消費税は含まれておりません。設計変更などにより価格を変更する場合があります。また、仕様は予告無く変更することがありますので、あらかじめご了承願います。
